Dinamômetros AW Série E
Dinamômetros AW Série E
Os dinamômetros da Série E da AW se destacam na geração de cargas de alto torque em baixas rotações, tornando-os uma excelente escolha para testar motores CC e outros equipamentos. A Série E também é capaz de testar motores de até 3600 RPM, o que faz deste dinamômetro uma ferramenta verdadeiramente universal.
A unidade de carga da Série E consiste em um freio hidráulico robusto com a característica exclusiva de fornecer torque máximo a zero RPM. Essa característica permite testes de rotor bloqueado. O sistema eletrônico de controle de carga possibilita um controle preciso e estável da potência e da rotação. Esta Série de dinamômetros foi testada em campo e comprovou sua eficácia. É uma escolha popular em oficinas de motores elétricos.
Especificações do Dinamômetro AW Modelo I-600E
2373 Nm
300 Kw @1000 RPM
500 Hp @2200 RPM
373 Kw @2200 RPM
600 Hp @3600 RPM
450 Kw @3600 RPM
37 Kw @1800 RPM
150 Hp @3600 RPM
112 Kw @3600 RPM
* Para garantir a longevidade do equipamento, os testes com duração superior a cinco minutos devem se limitar a 50% da capacidade máxima do dinamômetro.
Computador 2100sXT DynoPro
O 2100sXT DynoPro é o novo sistema de controle e aquisição de dados da AW, que conta com um processador de alta velocidade em tempo real. A tela exibe potência, torque, reserva de torque, RPM, % de controle de carga, temperatura do dinamômetro e um medidor de horas baseado em RPM. Sua tela touch permite ajustar consistentemente a carga do dinamômetro, controlando a abertura de uma eletroválvula. Inclui um botão de parada de emergência para máxima segurança.
Seu software interno de gestão permite monitorar os limites de carga estabelecidos de fábrica e gerenciar a manutenção preventiva. O 2100sXT também permite conectar um notebook com o software ETS-XT da AW para salvar testes e controlar o dinamômetro a partir da cabine do trator.
Software ETS-XT
O software ETS-XT, instalado em um notebook conectado ao 2100sXT DynoPro, permite gerar e armazenar relatórios detalhados de testes, exibindo potência, torque, RPM, reserva de torque, porcentagem de carga e temperatura do dinamômetro em gráficos claros e fáceis de interpretar. Também permite enviar esses relatórios ao OEM para reclamações de garantia ou apresentar resultados durante inspeções de serviço. Inclui a exportação automática de um relatório de trabalho em formato Excel, para facilitar a consulta e o acompanhamento de cada teste realizado.
Além disso, o ETS-XT permite controlar a carga do dinamômetro remotamente com um clique nas setas para cima ou para baixo, seja da cabine do trator ou do escritório do gerente de serviço. Para máxima segurança, oferece a capacidade de realizar uma parada de emergência com o botão E-stop.
Proteção Crítica de Segurança
O sistema avançado de monitoramento de temperatura do 2100sXT DynoPro proporciona um alto nível de proteção ao dinamômetro. Esse sistema corta automaticamente a carga do dinamômetro quando a temperatura supera os 60º Celsius, evitando que o óleo sintético dos tambores de freio internos se degrade. Ao manter a temperatura sob controle, garante-se a longevidade dos freios e previne-se qualquer falha potencial.

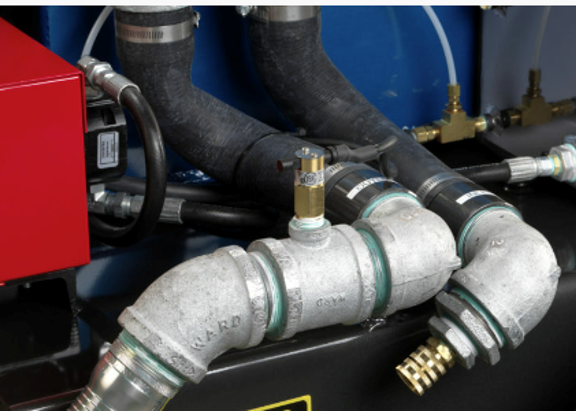

Outra característica de proteção importante nos dinamômetros da nova Série AG.X é o sensor de fluxo de água, instalado na saída de retorno. Se o fluxo de água cair abaixo do nível estabelecido, ele envia um sinal ao 2100sXT DynoPro para cortar a pressão nos freios internos, evitando danos.
Acessórios Opcionais
Softwares ETS ou ETS-XT
Eixo de tomada de força estendido (Operação através da parede)
Kit de rodas para movimentação na oficina
Válvula Bidirecional (Testes em direção oposta à TDP)
Eixo de transmissão de alta velocidade (Testes acima de 1500 RPM)
Eixos de transmissão de alto torque
