Dinamômetros AW Série Water Brake
Dinamômetros AW Série Water Brake
Os dinamômetros da Série AW WB são projetados com tecnologia avançada rotor com aletas agressivas, permitindo que um torque mais alto seja alcançado sem a necessidade de múltiplos rotores. A inércia do dinamômetro é mantida significativamente abaixo da do motor sob teste de carga. Sua alta capacidade de torque em baixas rotações o torna uma excelente escolha para testes de motores diesel.
Para motores elétricos, a ampla faixa de 0 a 4000 RPM e sua alta capacidade de torque fazem desta Série de dinamômetros uma opção ideal para testar uma ampla variedade de motores, desde motores de corrente contínua (CC) de baixa rotação até motores de corrente alternada de 2 pólos. (AC).
Os dinamômetros da Série AW WB são fabricados com componentes da mais alta qualidade e se distinguem por sua excepcional robustez, durabilidade e confiabilidade. Com mais de vinte anos de testes e validação rigorosos em condições de campo, eles conquistaram a confiança dos principais fabricantes de equipamentos originais (OEMs) e centros de reparos, que os escolheram para atender aos mais altos padrões de testes.
Especificações
| Modelo | Rango de RPM | Torque Libras Pie (Nm) | Potencia Máxima Hp (Kw) | Potencia Mínima Hp (Kw) | |||
|---|---|---|---|---|---|---|---|
| @1000 RPM | @1000 RPM | @2200 RPM | @3600 RPM | @2200 RPM | @3600 RPM | ||
| BRW1500 | 0 - 4000 | 5000 (6800) | 950 (710) | 1250 (932) | 1500 (1120) | 75(56) | 100 (75) |
| BXW3000 | 10000 (10850) | 1500 (1120) | 2500 (1865) | 3000 (2240) | 100 (75) | 150 (112) | |
Computador 2100sXT DynoPro
O 2100sXT DynoPro é o novo sistema de controle e aquisição de dados da AW, que cuenta con un procesador de alta velocidad en tiempo real. La pantalla muestra potencia, torque, reserva de torque, RPM, % de control de carga, temperatura del dinamómetro y un medidor de horas basado en RPM. Su pantalla táctil permite ajustar consistentemente la carga del dinamómetro, controlando la apertura de una electroválvula. Incluye un botón de parada de emergencia para máxima seguridad.
Su software interno de gestión permite monitorear los límites de carga establecidos de fábrica y gestionar el mantenimiento preventivo. El 2100sXT también permite conectar una laptop con el software DETS-XT de AW para guardar pruebas y controlar el dinamómetro desde una sala de control.

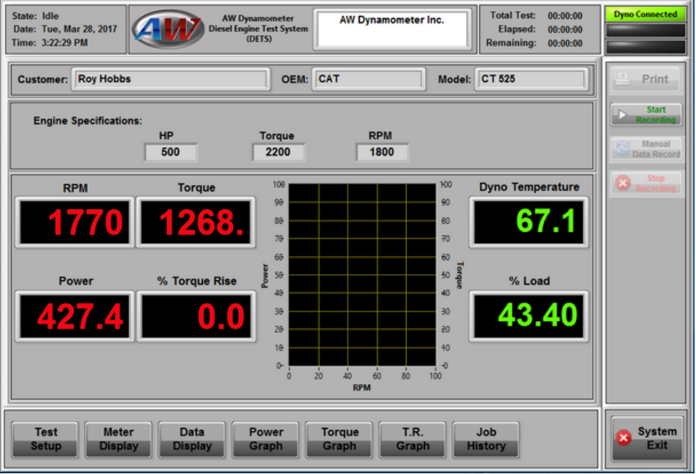

Software DETS-XT (Motores Diésel)
El software de control de carga DETS-XT está basado en LabView y es capaz de operar en un entorno Windows. El software se carga en cualquier PC o laptop y se conecta al AW 2100sXT a través de Ethernet. Realizar una prueba de potencia es sencillo. El operador selecciona la duración de la prueba y el número de lecturas a tomar, y el software registra automáticamente los datos. Al finalizar la prueba, se pueden generar y imprimir un informe de prueba y gráficos de torque y potencia. Las pruebas se pueden almacenar en una biblioteca de historial y luego recuperarse para reimpresión o comparación. Una nueva función importante permite al operador controlar la carga del dinamómetro desde el software.

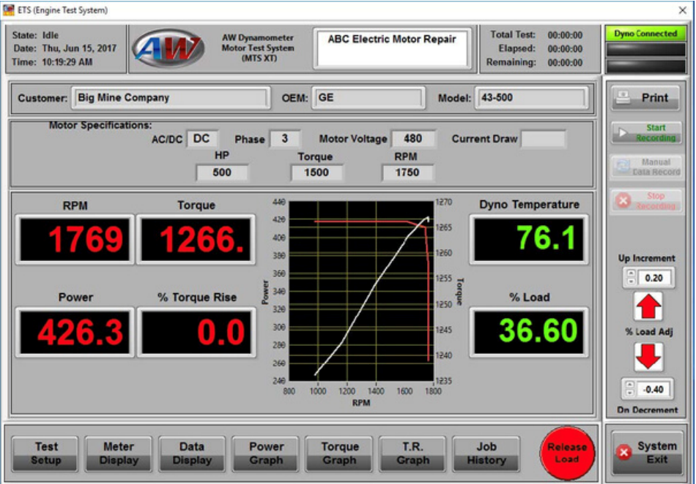

Software MTS-XT (Motores Eléctricos)
El software de control de carga METS-XT está basado en LabView y es capaz de operar en un entorno Windows. El software se carga en cualquier PC o laptop y se conecta al AW 2100sXT a través de Ethernet. Realizar una prueba de potencia es sencillo. El operador selecciona la duración de la prueba y el número de lecturas a tomar, y el software registra automáticamente los datos. Al finalizar la prueba, se pueden generar y imprimir un informe de prueba y gráficos de torque y potencia. Las pruebas se pueden almacenar en una biblioteca de historial y luego recuperarse para reimpresión o comparación. Una nueva función importante permite al operador controlar la carga del dinamómetro desde el software.
Características Estándar
Computadora AW 2100sXT para adquisición de datos – Pantalla digital que indica potencia, torque y RPM, procesador dedicado en tiempo real, botones de control de carga, parada de emergencia (E-Stop).
Software de control de carga DETS-XT o MTS-XT
Software TS – J1939 Opcional
Sistema de control de carga por servomecanismo
Captador magnético de RPM / Piñón de 60 dientes
Ejes deacero y alojamentos de rodamientos a prueba de fatiga
Rodamientos Tinken de alta resistencia
Sellos magnéticos ISO
Lubricadores de nivel constante para rodamientos
Placa base de acero de 1”
Requisitos para Operación
Fale com um engenheiro, não com um formulário.
Fale sobre sua aplicação e te enviamos especificações reais em menos de 24 horas úteis.
Clientes Torqx

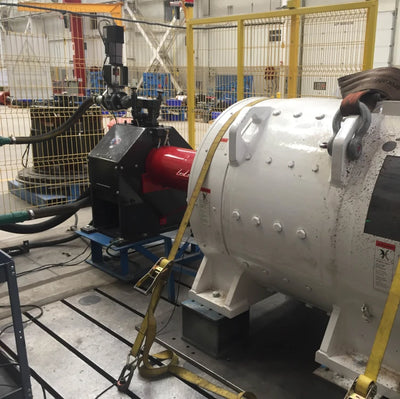

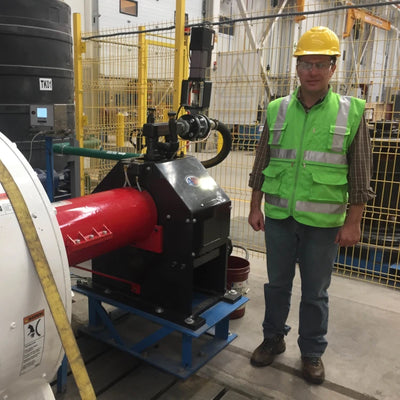

Algunos clientes que adquirieron dinamómetros de la Serie WB
KOMATSU - Peru
KOMATSU - Peru
KOMATSU - Peru
Preguntas Frecuentes sobre la Serie Water Brake AW Dynamometer
AW Dynamometer es el fabricante de los dinamómetros de la Serie Water Brake, y Torqx es el distribuidor oficial en América Latina, encargado de las ventas, soporte técnico y capacitación.
De 1500 a 3000 HP (1120 a 2240 kW), con rango de RPM de 0 a 4000, según el modelo (BRW1500/BXW3000).
Sistema de control electrónico DynoPro, con lectura en tiempo real de torque, potencia, RPM y temperatura durante la prueba.
Sim. A AW Dynamometer oferece garantia limitada contra defeitos de fabricação, e a Torqx fornece suporte técnico e assistência pós-venda.
Fuente de agua para el freno a agua (volumen proporcional a la potencia probada), espacio adecuado para operación segura y conexión eléctrica para los sistemas de control.
