Dinamómetros AW Serie E para Motores Eléctricos: Rendimiento y Confiabilidad en Pruebas

Conozca los dinamómetros para motores eléctricos Serie E de AW Dynamometer, diseñados para quienes necesitan probar motores DC y AC con precisión, seguridad y confiabilidad. Los dinamómetros de la Serie E son la solución ideal para comprobar el rendimiento de los motores y profesionalizar el diagnóstico en talleres, fábricas y laboratorios.

Principales Beneficios de los Dinamómetros AW Serie E para Pruebas de Motores Eléctricos

  • Precisión y Eficiencia

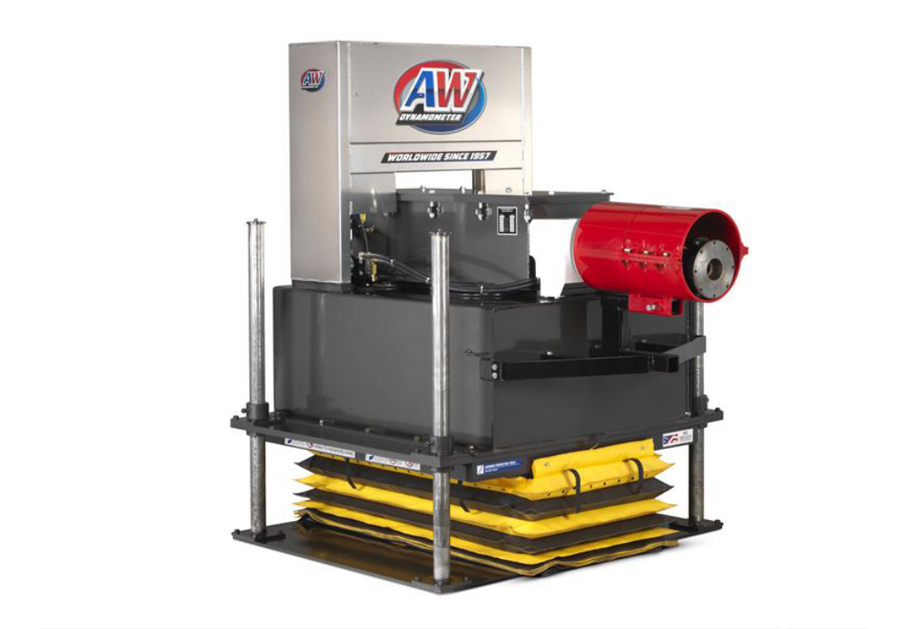

    Los dinamómetros AW Serie E entregan mediciones muy precisas, con control electrónico estable y repetible. Así sus pruebas de motores eléctricos se vuelven más eficientes y confiables, reduciendo retrabajos y tiempo de diagnóstico.

  • Robustez y Longevidad

    Con frenos robustos y estructura reforzada, los dinamómetros Serie E soportan pruebas prolongados sin perder rendimiento. El diseño industrial asegura larga vida útil y menos paradas de mantenimiento, protegiendo su inversión por años.

  • Mejor Costo-beneficio

    Los dinamómetros Serie E ofrecen la mejor relación costo-beneficio en pruebas de motores eléctricos. Unen precio competitivo, bajo costo de mantenimiento y alta productividad, ayudándole a hacer muchas pruebas sin aumentar su inversión.

Características dos Dinamômetros da Série E que Fazem a Diferença

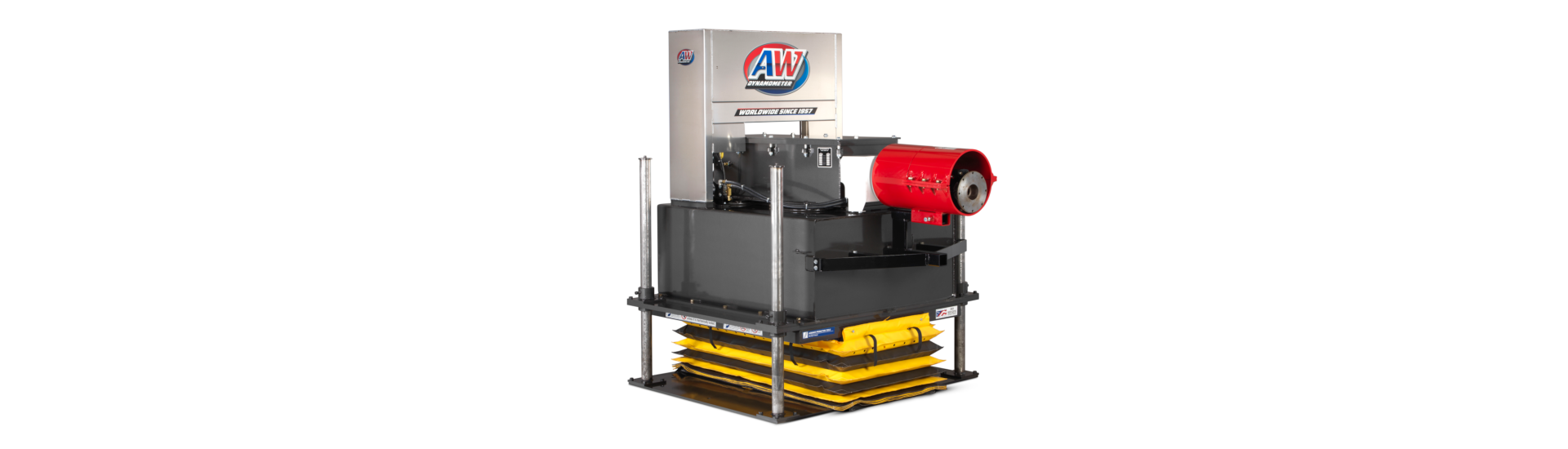

Concepto Constructivo

Los dinamómetros AW Serie E utilizan frenos de fricción tipo prony brake, accionados hidráulicamente y enfriados por agua. Estos frenos garantizan alta eficiencia en la aplicación de carga, excelente disipación de calor y gran estabilidad durante todo el ciclo de prueba, operando con torque máximo de 0 a 3.600 RPM. La estructura reforzada reduce vibraciones y asegura alta precisión en las mediciones en una amplia gama de motores eléctricos utilizados en talleres, laboratorios y plantas industriales.

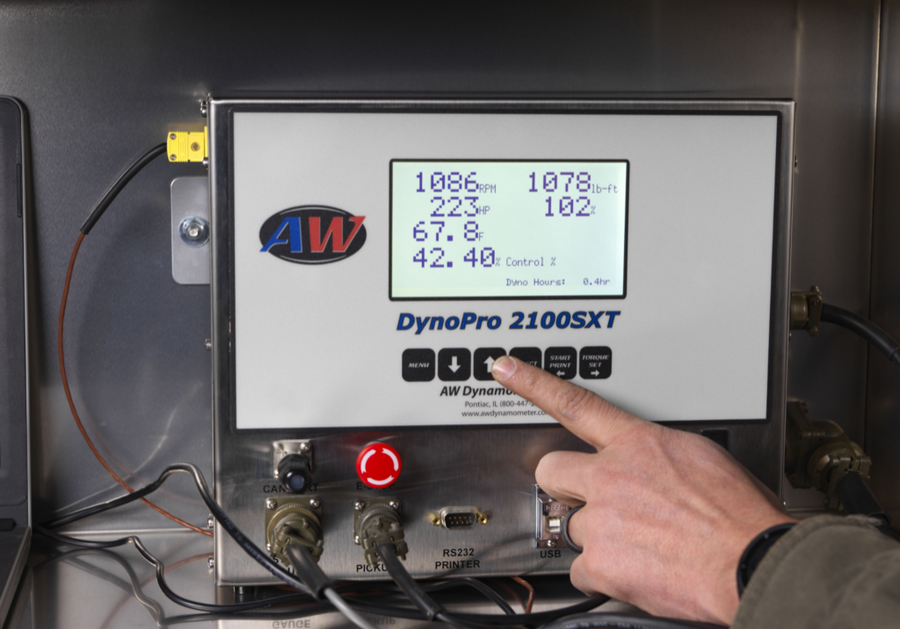

Adquisición de Datos

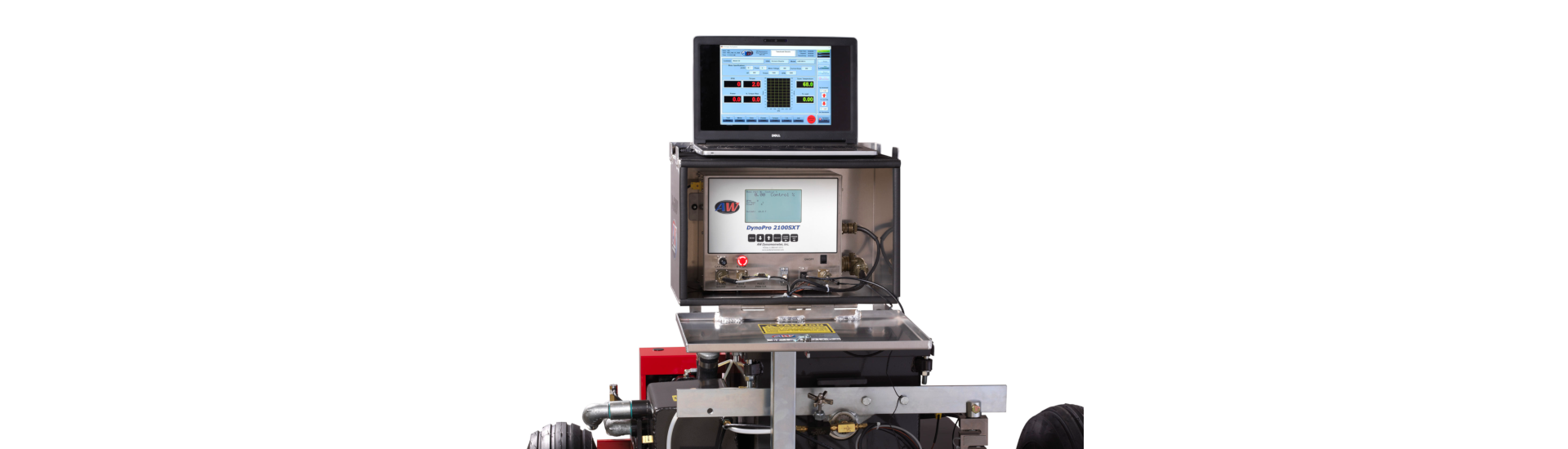

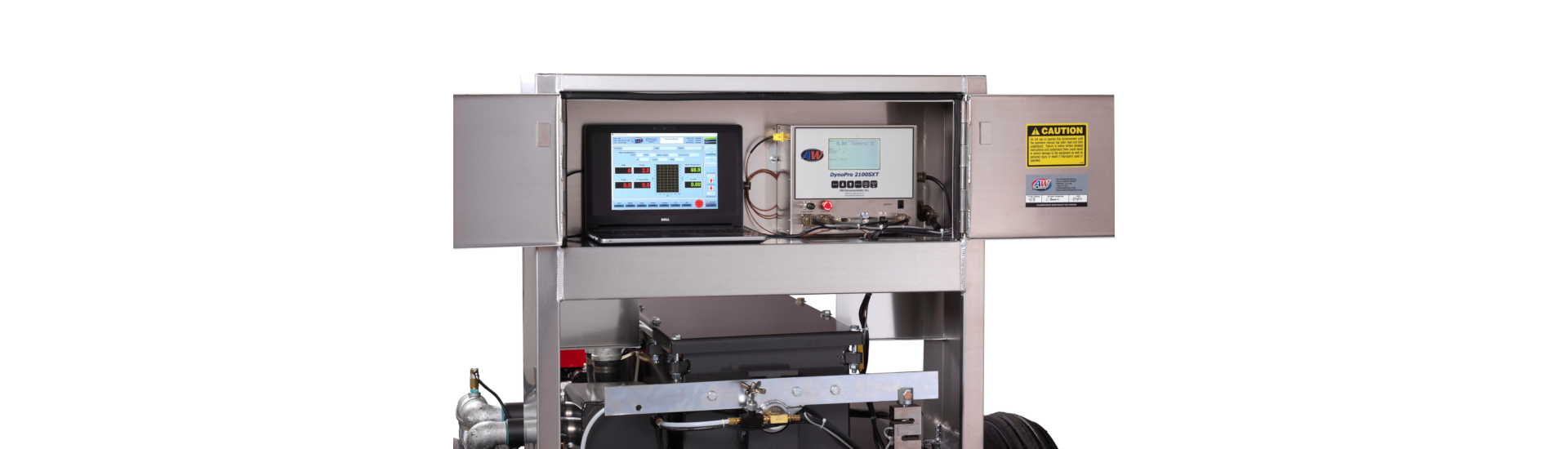

Los dinamómetros AW Serie E utilizan el sistema DynoPro AW2100SXT para adquisición de datos, integrando sensores de torque, RPM, temperatura y caudal de agua en una única plataforma digital. Las mediciones se muestran en tiempo real en el propio equipo y pueden enviarse al software MTSXT para registro y análisis comparativo. Además, el DynoPro puede instalarse en una sala de control, permitiendo controlar la carga de forma remota sin perder precisión ni confiabilidad en las pruebas.

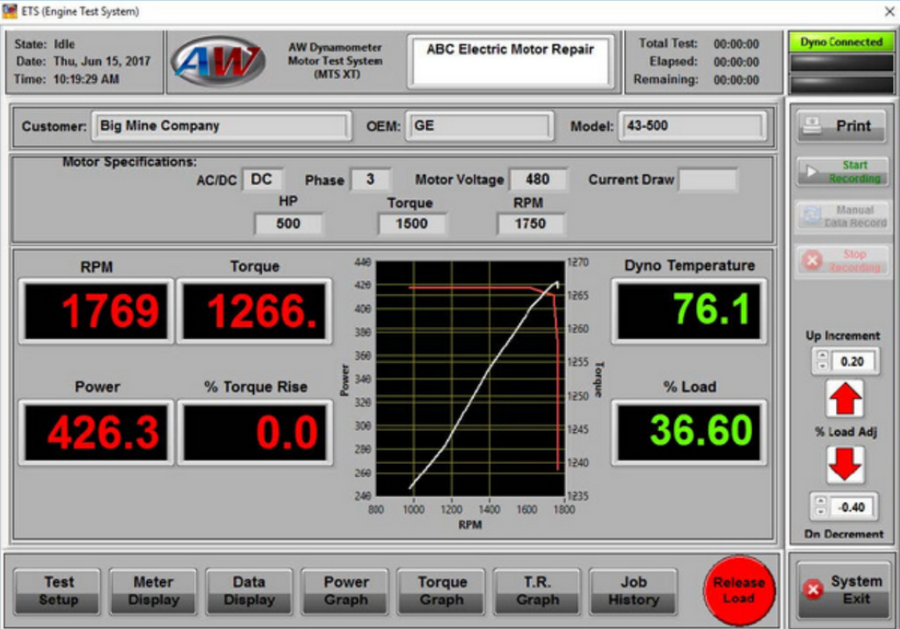

Software MTSXT

El software MTSXT lleva el control del dinamómetro a otro nivel. Con un ordenador conectado al DynoPro es posible operar el equipo desde una interfaz moderna e intuitiva. Con pocos clics, el operador define parámetros de prueba, ajusta la carga y acompaña en tiempo real los principales indicadores de desempeño del motor. MTSXT también facilita la operación a distancia, genera informes técnicos, permite la trazabilidad y la comparación de resultados, haciendo que las pruebas sean más eficientes.

Protección Activa

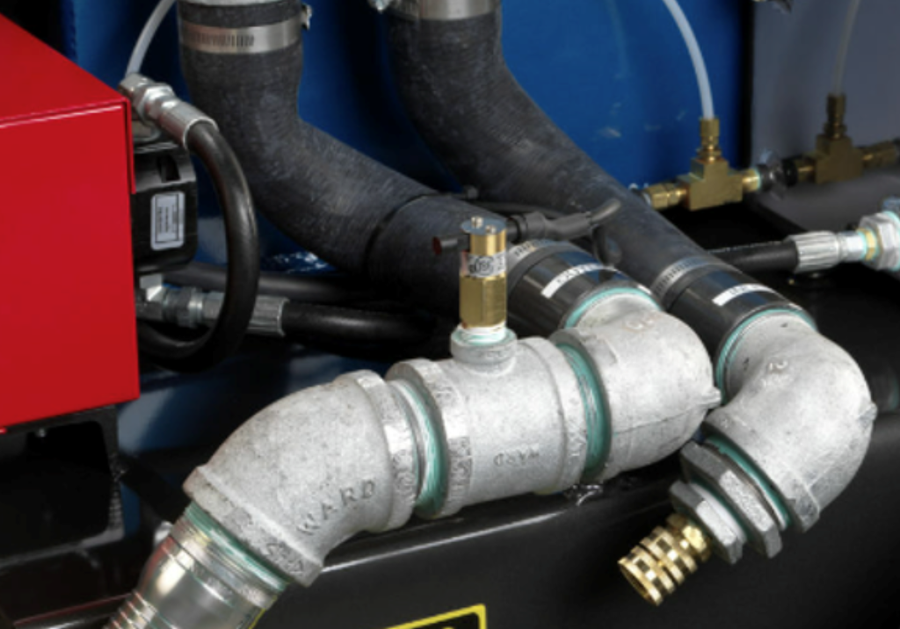

Los dinamómetros AW Serie E cuentan con sistemas de protección activa, con sensores que monitorean continuamente la temperatura y el caudal de agua de enfriamiento de los frenos. Si la temperatura del agua supera los 60 °C o el caudal cae por debajo del mínimo establecido, el sistema corta automáticamente la carga del freno. Esta protección activa preserva el equipo, reduce la necesidad de mantenimiento periódico, evita costos inesperados de reparación y aporta tranquilidad durante pruebas prolongadas.

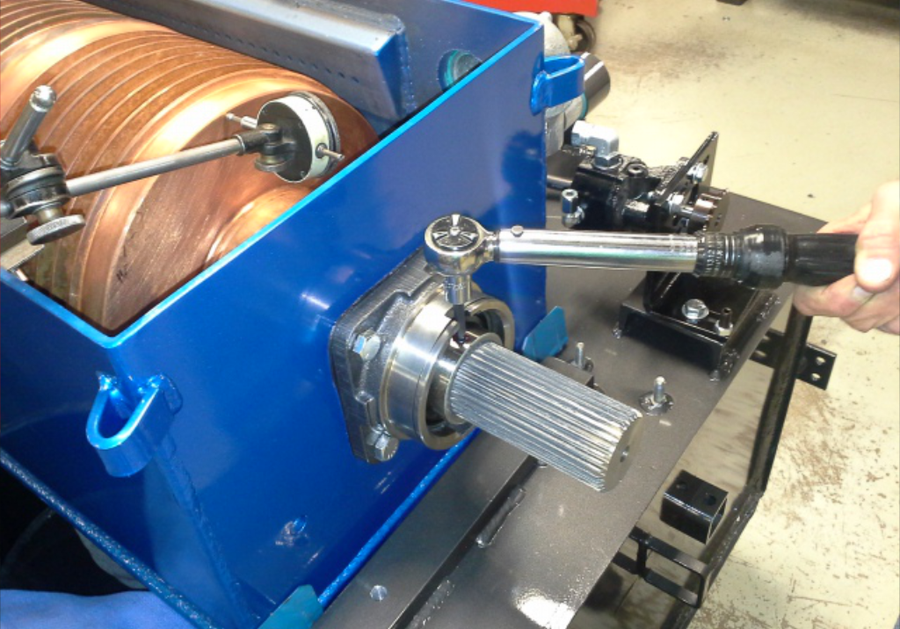

Mantenimiento Económico

El diseño robusto y sencillo de la Serie E, combinado con el sistema de protección activa y el uso de lubricantes especiales en los frenos, permite que el mantenimiento periódico alcance intervalos de hasta diez años, según la intensidad y el perfil de uso. Los demás sistemas prácticamente no requieren consumibles y la simplicidad de mantenimiento reduce la necesidad de servicios externos, haciendo que el costo total de propiedad sea muy bajo y la disponibilidad del dinamómetro sea máxima.

Longevidad

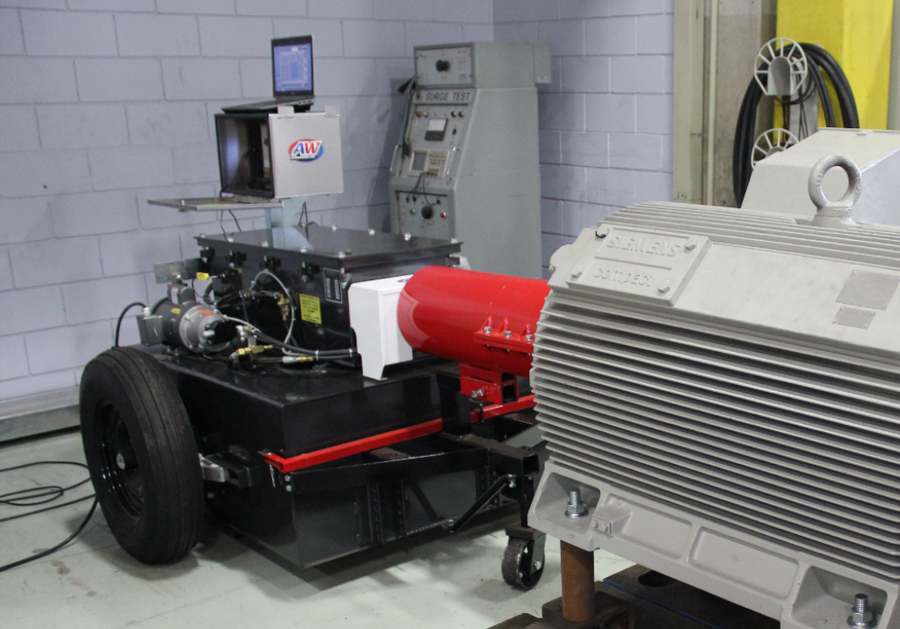

La combinación de diseño robusto, frenos altamente eficientes, adquisición de datos precisa y protecciones electrónicas activas da como resultado un dinamómetro capaz de operar durante muchos años de uso intensivo. Incluso en entornos de taller, con polvo, variaciones de temperatura y operación constante, los dinamómetros de la Serie E mantienen su desempeño y precisión, ofreciendo mayor confianza en los resultados, menos reemplazos de equipo y un excelente retorno de la inversión a lo largo del tiempo.

Especificaciones Técnicas

Modelo Rango de RPM Torque Libras Pie (Nm) * Potencia Máxima Hp (Kw) * Potencia Mínima Hp (Kw)
@1000 RPM @2200 RPM @3600 RPM @1800 RPM @3600 RPM
I-600E 0 - 3600 1750 (2373) 400 (300) 500 (373) 600 (450) 50 (37) 150 (112)
I-900E 2625 (3559) 600 (450) 750 (560) 900 (675) 100 (74) 300 (224)
I-1200E 3500 (4745) 800 (600) 1000 (750) 1200 (900) 150 (112) 600 (447)

* Para garantizar la longevidad del equipo, las pruebas con una duración superior a cinco minutos deben limitarse al 50% de la capacidad máxima del dinamómetro.

¿Qué dinamómetro para motores eléctricos es mejor para sus pruebas?

I-600E

El dinamómetro AW Serie I-600E es ideal para pruebas en banco de motores eléctricos industriales de media potencia

Ver producto

I-900E

El dinamómetro AW Serie I-900E es la solución para pruebas en banco de motores eléctricos pesados y de alta potencia

Ver producto

I-1200E

El dinamómetro AW Serie I-1200E es perfecto para pruebas en banco de los motores eléctricos más exigentes, en aplicaciones industriales y de tracción

Ver producto

Clientes Torqx

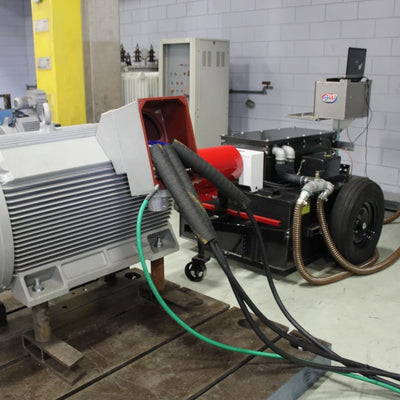

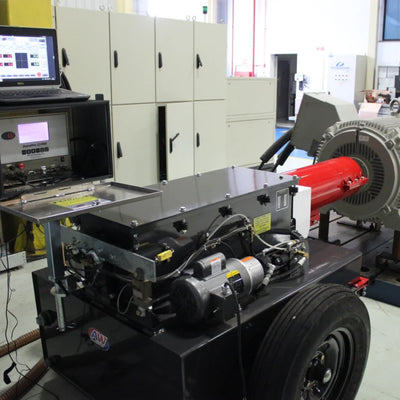

Algunos clientes que adquirieron dinamómetros de la Serie E

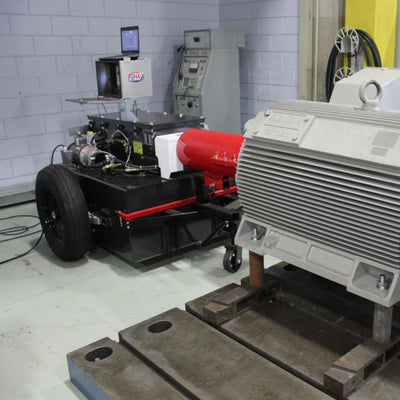

DIMENSIONAL - Brasil

DIMENSIONAL - Brasil

DIMENSIONAL - Brasil

❮
❯

Preguntas Frecuentes sobre los Dinamómetros AW Serie E

La Serie E de AW Dynamometer está diseñada específicamente para pruebas en banco de motores eléctricos, tanto DC como AC. Destaca por generar altos niveles de torque a bajas RPM y trabajar hasta 3.600 RPM, lo que la convierte en una solución universal para pruebas de motores en talleres, laboratorios y fábricas.

La Serie E incluye los modelos I-600E, I-900E e I-1200E. Dependiendo del modelo, la capacidad máxima va de 300 a 1.200 HP, con torques de hasta 3.500 ft·lb (aprox. 4.745 Nm) y rango completo de 0 a 3.600 RPM, cubriendo desde motores medianos hasta aplicaciones de alto desempeño.

Pueden probarse motores de corriente continua (DC) y motores de corriente alterna (AC) de diferentes potencias, incluidos motores de alta velocidad, motores de alta inercia y motores utilizados en aplicaciones industriales exigentes, siempre que respeten los rangos de torque y potencia de cada modelo.

La unidad de carga de la Serie E es un freno de fricción accionado hidráulicamente y enfriado por agua, capaz de entregar torque máximo incluso a cero RPM. Esto permite pruebas de rotor bloqueado (lock rotor) con seguridad y control, algo esencial para caracterizar motores eléctricos en condiciones extremas.

Cada dinamómetro de la Serie E usa el DynoPro AW2100SXT, que integra en una misma plataforma digital mediciones de torque, potencia, RPM, temperatura y flujo de agua. Los datos se muestran en tiempo real y pueden enviarse al software MTSXT para registro, análisis comparativo e informes técnicos detallados.

El MTSXT permite controlar la carga directamente desde el computador y visualizar los parámetros del motor en tiempo real. Además, facilita la operación a distancia, estandariza los procedimientos entre técnicos y agiliza la generación de reportes profesionales, aumentando la productividad del laboratorio.

La Serie E incluye protección electrónica por temperatura (termopar) y por flujo de agua, así como protección por pasador de corte en la brida de torque. Si la temperatura o el caudal salen de los rangos seguros, el sistema reduce o corta la carga automáticamente, protegiendo el freno interno y el motor bajo prueba.

Sí. La Serie E cuenta con una válvula bidireccional que permite operar en sentido horario (CW) y antihorario (CCW), lo que facilita probar motores que trabajan en diferentes direcciones de rotación sin necesidad de cambios mecánicos complejos.

Los dinamómetros se suministran en versión estacionaria con guías inferiores para montacargas o porta-pallet, facilitando su movimiento dentro del taller. También pueden montarse sobre una mesa elevadora hidráulica tipo scissor lift para ajustar la altura y alinearse con distintos ejes de motores, adaptándose a varios lay-outs de prueba.

Los frenos son enfriados por agua y, para pruebas continuas, AW recomienda aproximadamente 8 GPM de agua a 70 °F por cada 100 HP probados. Además, se requiere alimentación eléctrica para el computador DynoPro y el sistema de control electrónico.

Gracias al diseño robusto, al uso de lubricantes especiales y a las protecciones activas, los intervalos de mantenimiento de los frenos pueden llegar a varios años, dependiendo del uso. El equipo tiene pocos consumibles y la mayoría de las inspecciones se limita a verificaciones de rutina de nível y estado de aceites, conexiones y sensores.

La combinación de frenos de servicio pesado, ejes de acero de alta resistencia y tanques de agua robustos hace que los dinamómetros de la Serie E estén diseñados para décadas de operación, incluso en uso diario intensivo. Muchos clientes mantienen sus equipos en servicio por largos períodos con mantenimiento mínimo.

Los dinamómetros de la Serie E son fabricados por AW Dynamometer, empresa estadounidense con experiencia desde 1957 en soluciones de prueba de motores. Torqx actúa como distribuidor exclusivo para América Latina, apoyando a los clientes en ventas, especificación del modelo, capacitación, repuestos y soporte técnico.

Sí. Torqx puede ofrecer capacitación técnica presencial o en línea para que el equipo de su taller o laboratorio aprenda a operar el dinamómetro, configurar pruebas, interpretar curvas de torque/potencia y aprovechar todos los recursos del DynoPro y del MTSXT.

Torqx apoya en la adquisición de repuestos originales AW, kits de mantenimiento y actualizaciones de software, además de ofrecer soporte por correo, teléfono o visitas in situ cuando sea necesario, asegurando la continuidad operativa del dinamómetro a lo largo de su vida útil.
